Genel Bakış

İnsan saçının 20.000’de birinden daha küçük boyutlarda üretilebilen çipler her gün kullandığımız cep telefonlarımızdan savunma sanayiinin ileri teknoloji ürünlerine kadar her yerde kullanılıyor. Sektörde çip üreten makineleri üreten ASML (Advanced Semiconductor Materials Lithography) elinde bulundurduğu EUV (Ekstrem Ultraviyole) teknolojisiyle adını daha sık duyduğumuz Canon ve Nikon gibi rakiplerini geride bırakarak adeta teknolojik bir tekel konumunda bulunuyor. Samsung, TSMC (Taiwan Semiconductor Manufacturing Company) gibi şirketler ihtiyaç duydukları çipleri üretebilmek için ASML’in kapısını çalmak zorundalar. Peki ya Çin?

ASML ve Teknolojisi

ASML (Advanced Semiconductor Materials Lithography), modern teknolojinin arkasındaki en kritik ve stratejik şirketlerden biridir. Hollanda merkezli bu teknoloji devi, akıllı telefonlardan yapay zekâ çiplerine kadar dünyadaki neredeyse tüm gelişmiş mikroçiplerin üretiminde kullanılan litografi makinelerini üretir.

Basitçe söylemek gerekirse: ASML olmasaydı; TSMC, Intel veya Samsung gibi devler bugün kullandığımız en gelişmiş çiplerini üretemezdi. ASML, dünyada “teknolojinin sınırını belirleyen” şirkettir. Eğer ASML daha hassas makineler üretemezse, Moore Kanunu (çiplerin her iki yılda bir iki kat hızlanması öngörüsü) sekteye uğrar ve yapay zekâ, otonom araçlar ile süper bilgisayarların gelişimi yavaşlar.

Ne iş yapar?

ASML, çiplerin üzerine mikroskobik devre şemalarını basan fotolitografi makineleri üretir. Bu işlem, bir nevi ışık kullanarak silikon gofretler (wafer) üzerine inanılmaz derecede hassas devreler “çizme” işlemidir. Çip üzerindeki transistörler küçüldükçe, çipin gücü artar ve enerji tüketimi azalır. Basite indirgemek gerekirse bu işlemi yaklaşık 100 katlı bir pasta yapmaya benzetebiliriz.

EUV Monopolü

ASML’i dünyada benzersiz kılan şey, EUV (Extreme Ultraviolet) adı verilen teknolojidir.

Tekel Konumu: Dünyada en gelişmiş çiplerin (2nm, 3nm, 5nm) üretimi için şart olan EUV litografi makinelerini üretebilen tek şirket ASML’dir.
İnanılmaz Hassasiyet: EUV makineleri, 13.5 nanometre dalga boyundaki ultraviyole ışığı kullanır. Bu hassasiyeti ölçeklemek gerekirse: Bir EUV makinesinin lazeriyle dünyadan fırlatılan bir ışını tam olarak ayın yüzeyindeki bir madeni paraya isabet ettirmek gibidir.
Maliyet ve Boyut: Tek bir EUV makinesi yaklaşık bir otobüs büyüklüğündedir, 100.000’den fazla parçadan oluşur, nakliyesi için 3 adet Boeing 747 kargo uçağı gerekir ve fiyatı 150 ila 350 milyon dolar arasında değişmektedir.

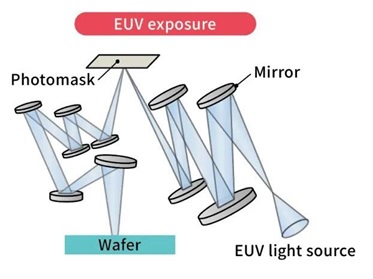

Şekil 1. EUV Litografisi Işık Yansıtma Şeması

Ekosistem

ASML aslında tek başına çalışmaz; aynalar için Alman Zeiss, lazerler için ise Amerikalı Cymer (artık ASML bünyesinde) ve Alman Trumpf gibi yüzlerce yüksek teknolojili tedarikçiden oluşan devasa bir ekosistemi yönetir. ASML’nin EUV (Aşırı Ultraviyole) litografi makineleri için ZEISS tarafından üretilen aynalar, dünyanın en hassas optik yüzeyleri olarak kabul edilir ve atomik ölçekte pürüzsüzlüğe sahiptir. Bu aynaların hassasiyeti o kadar yüksektir ki, eğer bir ayna Almanya büyüklüğüne kadar ölçeklendirilseydi, yüzeyindeki en yüksek tümsek veya çukur sadece 0,1 milimetre (yaklaşık bir insan saçı kalınlığından daha az) olurdu.

EUV her ne kadar ASML’in büyük bir gücü olsa da tek gücü değildir. DUV (Derin Ultraviyole) teknolojisine sahip makineler halen daha sektörde söz sahibidir.

TWINSCAN DUV (Deep Ultraviolet – Derin Ultraviyole) Sistemleri

DUV, yarı iletken endüstrisinin gerçek iş yükünü sırtlayan emektar teknolojidir. EUV geleceğin ve en son teknolojinin (en uç seviye akıllı telefon veya yapay zekâ çipleri gibi) parlayan yıldızıysa, DUV da bugün etrafımızda gördüğümüz elektronik dünyasının temel taşıdır. Bu sistemler yarı iletken üretim hatlarında hala ezici bir çoğunlukla en çok kullanılan makinelerdir. Genellikle 193 nanometre (nm) dalga boyuna sahip Argon Florür (ArF) veya Kripton Florür (KrF) lazerleri kullanır.

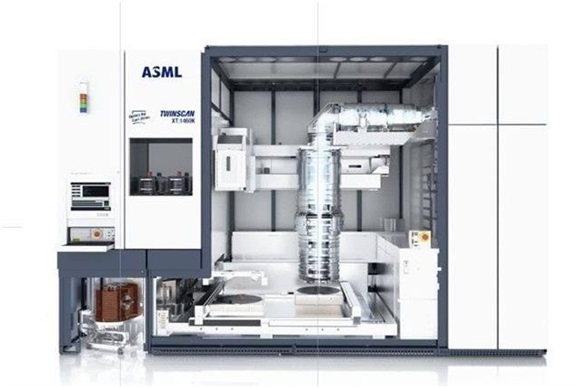

Şekil 2. ASML TWINSCAN DUV Litografi Sistemi

Işığın Kırılma Noktası: DUV’dan EUV’a Yarı İletkende Nanometre Devrimi

Küresel çip savaşlarının ve askeri-endüstriyel tedarik zincirinin merkezinde, litografi teknolojisindeki iki farklı ışık dalga boyunun yarattığı devasa fiziksel uçurum yer almaktadır. Sektörün ana omurgasını oluşturan DUV (Derin Ultraviyole) sistemleri, 193 nanometrelik görece “kalın” bir ışık kalemi kullanarak otomotiv, radar ve mühimmat gibi alanların ihtiyaç duyduğu milyarlarca temel çipi üretirken; ASML’in tekelinde olan EUV (Ekstrem Ultraviyole) teknolojisi dalga boyunu 13.5 nanometreye indirerek atomik ölçekte bir hassasiyet sıçraması yaratmaktadır.

Aradaki bu yaklaşık 14 katlık devasa nm farkı, yapay zekâ ve süper bilgisayarlara güç veren en uç nesil (3nm, 2nm) mikroçiplerin üretilebilmesi için yegâne anahtardır. Batılı güçlerin EUV ambargoları karşısında Çin’in, elindeki DUV makinelerini “çoklu pozlama” (multi-patterning) gibi agresif mühendislik sınırlarına kadar zorlayarak stratejik çipler üretmeyi başarması ise, bu dalga boyu savaşını küresel jeopolitiğin, ihracat yasaklarının ve teknolojik egemenlik mücadelelerinin en kritik cephesi haline getirmiştir.

SMIC (Semiconductor Manufacturing International Corporation)

Çin’in teknolojik bağımsızlık ve kendi kendine yetebilme stratejisinin bir kalesi olan SMIC, Çin’in en büyük, dünyanın ise Tayvan merkezli TSMC’den sonra en büyük çip üreticilerinden biridir. TSMC pazar payının neredeyse %70’ine hakimdir. Ardından Samsung Foundry (%7-%8) ve SMIC (%5) gelir.

SMIC sadece ticari bir çip üreticisi değil, aynı zamanda Çin’in küresel çip savaşlarında batılı devletlerin ambargolarına karşı koyduğu en büyük savunma kalkanıdır.

ABD’nin ticari kara listesinde (Entity List) yer alması ve en gelişmiş EUV (Ekstrem Ultraviyole) makinelerine erişiminin tamamen engellenmesine rağmen şirket, elindeki görece eski nesil DUV (Derin Ultraviyole) sistemlerini çoklu pozlama (multi-patterning) teknikleriyle sınırlarına kadar zorlayarak 7nm ve 5nm sınıfı stratejik mikroçipleri hacimli olarak üretmeyi başarmıştır. Her ne kadar bu asimetrik mühendislik başarısı batılı muadillerine kıyasla daha yüksek üretim maliyetlerine ve düşük verimlilik oranlarına (%20-33) yol açsa da Pekin yönetiminin devasa devlet sübvansiyonlarıyla bu zararı tamamen üstlenmesi, SMIC’i ticari bir aktör olmaktan çıkarıp küresel çip savaşlarının, askeri-endüstriyel güç dengelerinin ve teknolojik egemenlik mücadelesinin en ön cephesindeki “ulusal şampiyon” konumuna yükseltmiştir. Verimlilik problemi yalnızca üretim maliyetlerinin fazla olması değildir. Elde edilen çiplerin çoğunluğu düşük kalitede çıkmaktadır. Intel i9, i7, i5 işlemcileri üzerinden bu durumu örneklendirebiliriz. Intel imal edilen çipleri test ederek en iyi performans verenlerden başlayıp performansı düşük çiplere doğru giderek i9, i7, i5 diye isimlendirir.

Çip Savaşlarının Çin ve Tayvan Üzerindeki Etkisi: Silikon Kalkanı TSMC

Tayvan Boğazı’nda tırmanan gerilim, ticari bir pazar payı rekabetinin çok ötesinde; küresel askeri üstünlüğü, ulusal egemenlikleri ve yeni nesil harp teknolojilerini şekillendiren asimetrik bir jeopolitik mücadeledir. Literatürde “Silikon Kalkanı” (Silicon Shield) olarak adlandırılan bu olgu, Tayvan’ın dünya genelindeki en gelişmiş mikroçiplerin %90’ından fazlasını tek başına üretmesinden kaynaklanan küresel bir caydırıcılık stratejisidir.

Şekil 3. Çin-Tayvan Gerilimi

Bu stratejik denklem, Çin’in askeri-politik hedefleri ve ABD’nin çevreleme politikaları ekseninde şu sacayakları üzerine kuruludur:

Caydırıcılık Hatlarındaki Silikon Kalkanı: Tayvan, yarı iletken devi TSMC başta olmak üzere sahip olduğu çip üretim ekosistemini hayati bir güvenlik kalkanı olarak konumlandırmaktadır. Pentagon’un uydularından F-35 savaş uçaklarına, küresel finans ağlarından yapay zekâ altyapılarına kadar modern dünyanın bağımlı olduğu bu üretim hattının olası bir savaşta zarar görmesi, küresel ekonominin ve askeri lojistiğin çökmesi anlamına gelmektedir. Bu durum, ABD ve batılı müttefikleri adayı askeri olarak korumaya mecbur bırakırken; çip ithalatında Tayvan’a yapısal olarak bağımlı olan Pekin yönetimi için de uzun süredir caydırıcı bir unsur olmuştur.
İşgal Senaryoları ve “Fabrikaları Canlı Ele Geçirme” Paradoksu: Çin Halk Cumhuriyeti için Tayvan, tarihsel ve egemenlik iddialarının ötesinde, teknolojik bağımsızlığın ve küresel hegemonya hedefinin son kilididir. Savunma sanayisini, hipersonik füzelerini ve siber gözetleme ağlarını beslemek için gelişmiş çiplere muhtaç olan Pekin’in olası bir askeri harekattaki en büyük muamması, bu hassas fabrikaları yok etmeden, operasyonel kabiliyetleriyle birlikte “canlı” ele geçirmektir. Askeri uzmanlar, adaya yönelik bir amfibi hücum durumunda sabotaj unsurlarının veya Tayvan’ın kendi savunma doktrininin bu stratejik tesisleri Çin’in eline geçmemesi için tamamen işlevsiz hale getirebileceğini öngörmektedir.
ABD’nin “Porcupine (Oklu Kirpi)” Stratejisi ve Risk Dağıtma Baskısı: Washington yönetimi, Tayvan Boğazı’ndaki askeri dengede Taipei’yi asimetrik silah sistemleriyle (midget denizaltılar, kıyı savunma füzeleri) bir “oklu kirpi” gibi tahkim ederken, diğer yandan tüm kritik çiplerin Çin füzelerinin menzilindeki bir adada üretilmesini en büyük ulusal güvenlik zafiyeti olarak değerlendirmektedir. CHIPS Act gibi hamlelerle TSMC’yi üretim hatlarını Arizona, Japonya ve Avrupa’ya taşımaya zorlayan ABD’ye karşı Tayvan hükümeti, “Silikon Kalkanı”nın zayıflamaması adına en stratejik 2nm ve altı yeni nesil üretim teknolojilerini ve Ar-Ge merkezlerini kesin bir dille ada sınırları içinde tutmaktadır.
Asimetrik Dengeler ve Küresel Belirsizlik: Washington’daki yönetimsel yaklaşımların zaman zaman pragmatik hatlara kayması, Taipei’yi savunma doktrininde daha bağımsız adımlar atmaya zorlamaktadır. Buna karşılık Çin, Tayvan’a olan bağımlılığını asgariye indirmek amacıyla yerli üreticisi SMIC üzerinden DUV teknolojisinin sınırlarını zorlayarak askeri sınıf 7nm/5nm çipleri yerlileştirmekte ve batının çevreleme stratejisini esnetmeye çalışmaktadır. Sonuç olarak; Tayvan Boğazı’ndaki mikroçip hakimiyeti mücadelesi, salt bir teknoloji tedariki meselesi değildir. Atomik hassasiyetteki bu üretim tesisleri; uçak gemilerinin, hipersonik füzelerin ve küresel ambargoların gölgesinde, Üçüncü Dünya Savaşı potansiyelini barındıran 21. yüzyılın en büyük askeri-jeopolitik cephe hattıdır.
